Refrator 90/900mm

Recebi meu dubleto 90/900 da Surplusshed (sem taxação) para fazer um up grade no meu refrator de 80/900 (26% a mais de luz).
O dubleto de 80mm é um pouco mais bem acabado que o de 90 e este não pode ter as lentes invertidas.
A montagem do dubleto não coube no tubo de 100mm mas isso foi facilmente resolvido com a colocação de uma luva.
O focalizador foi reaproveitado mas foi preciso fazer um outro tubo pois a posição e o diâmetro os baffles para uma aberura maior são diferentes.
O sistema dos baffles ficou igual ao do antigo tubo.
Fiz algumas fotos do passo a passo da montagem do refrator e os comentários e os detalhes seguem individualmente em cada uma.
Ainda não instalei os baffles pois acabei de fazer a pintura interna do tubo. Irei adicionando mais fotos conforme o trabalho for caminhando.

EDIÇÃO:
A montagem do dubleto está ao contrário. Alertado pelo Delberson ví que havia invertido a posição dela quando a recomendação da surplusshed era a de que o lado com o anel de retenção deveria ficar apontado para o céu.
Fica o agradecimento ao Delberson pela atenção .



Objetivas de 80 mm e de 90 mm



Objetivas de 80 mm e de 90 mm

Anel de madeira para célula de colimação. Esse anel é fixado na objetiva.


Anel de madeira sendo fixado à objetiva

Anel de madeira colocado no local definitivo

Anel de madeira que será preso ao tubo por uma luva de PVC

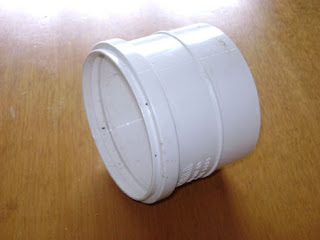

Luva de PVC (100 mm) para receber a célula de colimação.


Anel fixado à luva de PVC

Anel fixado à luva de PVC


Três jogos de parafusos, porcas, arruelas e molas para a célula de colimação

detalhe da cabeça do parafuso limada para caber no furo próximo à objetiva

Arruela no anel de colimação da objetiva

Parafuso colocado no furo do anel da célula da objetiva

Colocação das arruelas e da mola no anel de colimação da objetiva.

Acoplamento do anel fixado na luva de PVC.

Objetiva fixada na luva de PVC pela célula de colimação.

Objetiva fixada na luva de PVC pela célula de colimação.

Pedaço de tubo de PVC para confecção de um dos baffles.

Pedaço de folha plástica (capa de encadernação de xerox) para confecção dos baffles.


Conjunto para confecção dos três baffles.

Conjunto para confecção dos três baffles com plásticos cortados.

Conjunto para confecção dos três baffles com plásticos cortados e colados nos anéis.

Detalhe do plástico colado

Detalhe do plástico colado

Tubo de PVC para o OTA.

Tubo de PVC para o OTA.


Focalizador com bucha de tecnil para adaptação ao OTA.

Focalizador com bucha de tecnil para adaptação ao OTA.



Focalizador com bucha de tecnil para adaptação ao OTA.


Cabo do rolo de pintura entortado para pintura interna do OTA.

OTA pintado com tinta esmalte preto fosco misturada com farinha de trigo.

OTA pintado com tinta esmalte preto fosco misturada com farinha de trigo.

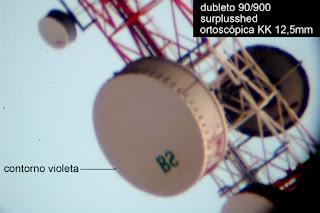

Fotografia de uma torre de telefonia a cerca de 2 Km de distância.

Fotografia de uma torre de telefonia a cerca de 2 Km de distância.

Detalhe da diagonal com a ocular de 20 mm.

projeto da colocação dos baffles.

projeto da colocação dos baffles.
