Montagem Telescópio Escola Portinari (NEWT 180mm)

Apresento fotografias da sequência da montagem do telescópio newtoniano 180 mm - F 7 para a escola Cândido Portinari de Batatais - SP.
A ótica (do S. Santiago) e o focalizador foram fruto de doação do colega Cipó de Vitória da Conquista - BA, em resposta à solicitação do prof. Ricardo Cavalini, membro do Cosmoforum.
Ofereci a montagem do telescópio que vai ser equipado com um tubo de chapa galvanizada de # 0,5mm, haste curva para o suporte do secundário, célula com seis apoios flutuantes para o espelho primário e uma montagem dobs.
Conforme o serviço for andando irei postando imagens e comentários.
A céula para o espelho primário foi a primeira parte a ser feita para que a partir dela pudesse ser encomendado o tubo galvanixado sob medida.
Ela foi construída em MDF sendo a célula propriamente dita com espessura de 9 mm e o suporte que vai fixado ao tubo com 15 mm de espessura. O diâmetro do suporte foi planejado para ser de 216 mm internos mas me parece que ficou pouca coisa menor (1 ou 2 mm).

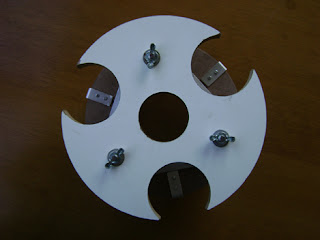

Para os pontos flutuantes fiz três balancins com perfil em "L" de alumínio. Fiz o corte da célula de modo a poder receber esses balancins na distância correta usando os cálculos gentilmente cedidos pelo Leandro Trevisan quando da montagem do meu telescópio que tem a mesma ótica.
Para que os balancins ficassem fixados à madeira no esquadro cortei um pedaço de cantoneira de alumínio em "U" para cada um deles e os eixos para o balanço foi feitos com arrebites. Para os apoios (também na medida correta) foram usados amortecedores de silicone para porta de armários.
As garras para o espelho foram cortada também em alumínio e terão proteção interna para não arranhar o espelho.
O tubo ficou pronto em 09-04-2010. Ele tem 1,33 m de comprimento e ficou com 215 mm de diâmetro externo o que dará um diâmetro interno de 214 mm, mais que suficientes para evitar vinhetagens e que irá facilitar a aclimatação do telescópio.
O furo para o focalizador foi feito com o centro a 130 mm da boca do tubo. A folga foi mínima.

CONTINUAÇÂO. (12/04)
Nesse final de semana aliquei a primeira demão do fundo para chapas galvanizadas, por dentro e por fora do tubo. As demais demão serão dadas depois que as furações estiverem todas prontas pois é preciso apoiar o tubo para fazer os furos e colocar um calço por dentro para não amassar.
Já foram feitos os furos para a célula do primário e para o focalizador. Faltam os furos para o suporte do secundário que ainda não está pronto.
Hoje de manhã fiz o anel frontal do tubo em MDF. O serviço ficou muito bom graças ao empréstimo de uma máquina lixadeira que permite que os cortes fiquem perfeitamente no esquadro.
Dei início à construção do berço que receberá o telescópio (que conterá os discos de altitude). Para amanhã já está previsto o término do berço e a construção dos discos de altitude e se der tempo a base da montagem.
Ainda estou aguardando a resposta do material para a haste curva que receberá o suporte do espelho secundário.
Amanhã postarei mais fotografias da montagem do telescópio.

CONTINUAÇÂO.

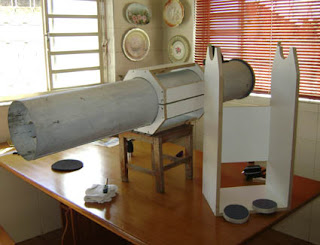

Está praticamente terminada a construção do "berço" que receberá o tubo do telescópio para acoplagem na montagem dobs. Ainda faltam os discos de elevação. Adicionei algumas fotos para apreciação.
Reparem na última foto que o anel de acabamento em MDF da boca do tubo já esta pronto.

Concluidas as furações do tubo do telescópio montei o suporte do secundário, a haste curva, a célula do primário com o espelho (com a marcação central), e o focalizador.
Aparentemente tudo encaixou perfeitamente e passei ao alinhamento da ótica.
Ainda sem colocar a célula do primário pude verificar a centralização do espelho secundário e fazer o ajuste da sua altura para que o seu centro ficasse alinhado com o eixo do focalizador. Consegui um resultado que até me surpreendeu.
Depois coloquei a marca no centro do espelho primário usando fita isolante preta. Encontrei o centro usando o método das duas réguas de acrílico transparentes a 90º como mostrado no site da skyandtelescope.
Acomodei o primário na célula e instalei a célula no tubo.
O próximo passo era a colimação. Usei a ocular cheshire e os parafusos de colimação da célula do primário se mostraram muito fáceis de apertar/afrouxar, apresentando um curso suave e sem "trancos". A colimação foi feita muito rapidamente e sem o menor problema.

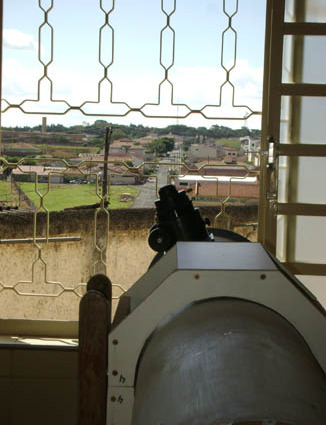

A ansiedade falou mais alto e mesmo com o dia muito ensolarado e quente coloquei o tubo no "berço" (no qual já instalei as dobradiças), e para ter altura coloquei uma cadeira pequena em cima da mesa e apontei para o horizonte. Usei uma cunha para ajustar a altura. Apontei para uma antena distante e a imagem tremia muito por causa do calor, sendo impossível fazer um foco apurado.
Mas deu para perceber que o curso do focalizador passa com tranquilidade pelo ponto de foco. Para ter certeza usei a ocular de 32 mm e a de 12,5mm (essa é a ortoscópica e precisa ficar mais afastada para conseguir o foco), e tudo correu bem. Fiquei satisfeito com esse teste pois isso é indicador de que a distância entre os espelhos está correta.
Assim o telescópio da Escola Cândido Portinari de Batatais recebeu sua primeira luz. As duas última fotos são da mesma antena, uma com 39 aumentos e a outra com 100 aumentos.
Aproveito ainda para relatar que ontem dei início à construção da montagem dobs. O suporte para o tubo já está pronto (falta apenas o acabamento final) com os apoios para os discos de altitude (também já prontos) já cortados. Parece-me que a montagem ficou bem paralela, e com uma folga para o "berço" poder girar livremente.
Para o término do trabalho ficou faltando:
1- Cortar e furar os discos de azimute da montagem.
2- Prender os discos de altitude e os fechos no "berço".
3- Colocar as fitas de acabamento na montagem e no "berço".
4- Dar acabamento no anel da boca do tubo.
5- Pintar o suporte do secundário e a haste curva.
6- Fazer a pintura do tubo (interna e externa).
7- Montar tudo.
8- Levar o telescópio para Batatais.
9- Inaugurar o projeto de observação astronômica do professor Cavallini - fazer a entrega oficial com a pompa que o evento merece.
10- Ver a alegria da garotada - que é o que vai pagar tudo !

EDIÇÂO:
Terminei a montagem dobs (faltava a base giratória e a fixação dos discos de elevação), e coloquei os fechos no "berço", afim de testar o telescópio com imagens astronômicas propriamente ditas.
Observei alfa crux e alfa centauro e a separação das duplas foi fácil. Depois foi a vez de omega centauro e da caixinha de jóias. Deu para perceber como há perda de contraste sem a pintura interna do tubo pois o aglomerado globular apresentou uma imagem bastante pálida.
Para encerrar a seção - ainda não instalei a buscadora - apontei para Saturno.
As hastes curvas foram reprovadas pois usei uma chapa muito fina e a imagem, principalmmente com mais aumentos, "trepida" muito e demora a estabilisar. Já consegui uma nova lâmina dessa vez com 9 mm de espessura e parece que o suporte ficou muito mais estável, mas ainda falta o teste de observação. A foto nº 10 é do telescópio já acomodado na montagem faltando fazer o acabamento que devo iniciar na quarta-feira (feriado).

=+=+=+=+EDIÇÂO+=+=+=+=

Já fiz a pintura interna do tubo com tinta esmalte preta fosca. Mistureu um pouco de farinha de trigo à tinta para a pintura ficar com uma certa textura, evitando reflexos (fica parecendo uma lixa).
Na parte externa já apliquei a segunda demão de fundo para chapas galvanizadas (Galvix) e já apliquei duas demãos e prime. Depois da primeira demão lixei todo o tubo com lixa d'água #360 e a superfície já está ficando muito bem acabada. O tubo, nesse momento, está secando após a segunda demão de prime. Depois de seco (o prime automotivo fica bem seco em uns 20 minutos) vou lixar com lixa d'água #600 (finíssima) e ver se haverá necessidade de mais uma demão.
A montagem está pronta para uso inclusive o acabamento. Consegui fazer uma base para a buscadora e os furos para fixá-la ao tubo já estão feitos.
Falta ainda a pintura da haste curva do suporte do secundário.

=+=+=+=+EDIÇÂO+=+=+=+=
Não houve a necessidade de uma terceira demão de fundo prime. Assim passei para a pintura final. O professor Cavallini optou pela cor azul escuro uma vez que o logo da Escola Portinari é dessa cor. Já me foi adiantado que o tubo do telescópio receberá o nome da Escola adesivado em branco.
Apliquei a primeira demão da tinta automotiva azul. Nessa demão aplica-se apenas uma esfumaçada. Depois de 20 minutos apliquei mais uma demão, dessa vez fazendo uma cobertura completa que já apresentou um bom acabamento. Mais 30 minutos de secagem e fiz a última aplicação da tinta, para que toda a superfície apresentasse uma textura uniforme. Só falta o acabamento da face frontal do anel de madeira que está na boca do tubo.
Aproveitando que estava lidando com tintas fiz a pintura da célula do primário (preto fosco), das garras de alumínio que travam o espelho, da haste curva do secundário (essa com prime e tinta preto fosco) e da base da buscadora (em azul).
Fora uns pequenos ajustes nos cortes da montagem (que receberão os discos de elevação do "berço") o telescópio já pode ser tratado como tal.
Agora é fazer a montagem e a entrega.
Após algumas semanas de trabalho (poucas horas em alguns dias) finalmente conluí a construção/montagem do telescópio newtoniano para a Escola Cândido Portinari de Batatais.

Com abertura de 180 mm - F-7 (Ótica do S. Santiago) o telescópio foi montado em um tubo de chapa galvanizada de 216 mm de diâmetro interno, e conta com célula para o espelho primário com 6 pontos flutuantes, e haste curva para suporte do espelho secundário.

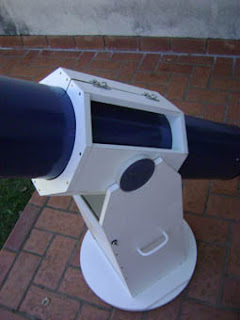

A montagem dobsoniana foi construida com MDF branco com alças para transporte e para acoplagem do tubo foi construido um berço, também em MDF branco.
O peso total do conjunto ficou por volta de 16 Kg.
Agora só falta marcar a entrega e a estréia que espero poder ser feita com uma star party bem bonita para apresentar oficialmente todos os equipamentos conseguidos pelo professor ricardo Cavallini para os alunos da Escola Estadual Cândido Portinari.
Deixo aqui os meus parabéns ao professor Cavallini pela iniciativa e pela persistência com a qual conseguiu montar um projeto que sem dúvida irá despertar no alunos a curiosidade tão necessária nos dias de hoje para que o mundo possa continuar a ser um local digno para todos.
