A solução que encontreei para a célula do espelho primário do meu 180/F7 me incomodava pelo fato de que os balancins estavam muito afastados da base, fato para o qual o Leandro Trevisan havia chamado a minha atenção.
Aproveitando as férias parti para um novo design que permitiu diminuir o espaço entre espelho e base de 22 mm para 8 mm !

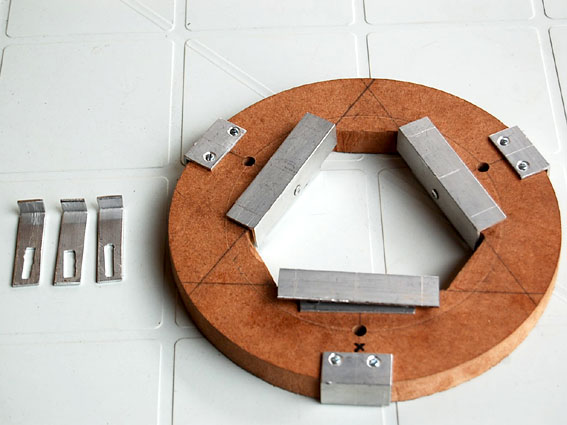

Como não tenho equipamento para soldar metais, resolvi fazer com o velho MDF, só que dessa vez fiz um recorte no disco (foto 1) no qual fixei três cantoneiras de alumínio, obedecendo as distâncias calculadas para a celula anterior. Nessas cantoneiras prendi os balancins com arrebites de forma que os movimentos de "gangorra" ficaram bastante livres e suaves.
Para não ter que usar parafusos direto no MDF fixei na parte externa do disco mais três cantoneiras de alumínio para poder fazer a fixação das presílhas do espelho com bastante firmeza.
Para o apoio do espelho nos balancins usei amortecedores emborrachados - não sei de que material são feitos mas são aqueles auto colantes usados por marceneiros e que são presos nas portas de armários para evitar batidas fortes. Para os apoios do espelho usei peças de tamanho maior (fotos 6 e 9) e na parte interna das presilhas usei menores para proteger o espelho (fotos 5 e 8).
Como a célula ficou mais "enxuta" ganhei 22 mm de tubo. Fiz um cálculo meio por olho para empurrar o foco mais para fora do focalizador para assim conseguir fazer foco usando a câmera DSLR sem a objetiva (ainda não testei se consegui).
Na primeira estrela de hoje já fiz a colimação, conseguindo um belíssimo disco de Airy, com círculos bastante concêntricos e que me deixou bastante satisfeito.
O foco ficou bem mais para fora, mas ainda suficiente para focar com a ortoscópica com uma boa folga - se for preciso ainda posso jogar o foco um pouco mais para fora.
